Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

Bahan

1. Resistor

Spesifikasi resistor yang digunakan:

- Resistor 1 Watt

- 10 k ohms (2 buah)

- 1k ohms (1 buah)

2. Potensiometer

Pinout

Spesifikasi

• Type: Rotary a.k.a Radio POT

• Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.

• Power Rating: 0.3W

• Maximum Input Voltage: 200Vdc

• Rotational Life: 2000K cycles

Yang diperlukan

- 1 buah (10 k ohm)

3. Transistor NPN (BC548/BC547)

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada rangkaian water level sensor ini transistor hanya digunakan sebagai saklar, dengan adanya arus di base maka transistor akan "on" sehingga akan ada arus dari kolektor ke emitor.

Fitur:
1. DC Current gain(hfe) maksimal 800
2. Arus Collector kontinu(Ic) 100mA
3. Tegangan Base-Emitter(Vbe) 6V
4. Arus Base(Ib) maksimal 5mA

Datasheet Transistor BC548 dan BC547

4. Sensor mq 5

Pinout

Datasheet

Flame Sensor

Pinout

Spesifikasi

Komponen Output

a. Relay

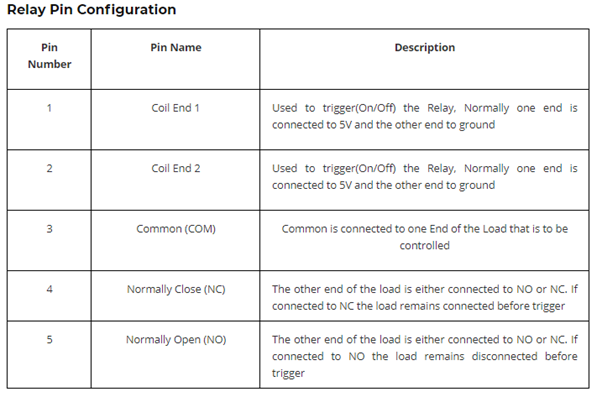

Konfigurasi Pin

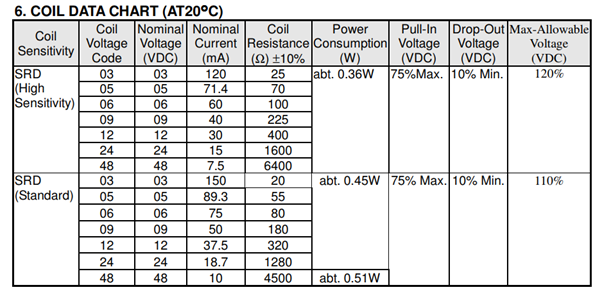

Spesifikasi

b. buzzer

Pinout

Spesifikasi

Motor

b. Motor DC (Fan)

Motor DC digunakan sebagai actuator (output) dari rangkaian. Motor DC(Fan) ini berfungsi untuk mendingankan mesin yang melebihi suhu tertentu

Konfigurasi pin

Pin 1 : Terminal 1

Pin 2: Terminal 2

Catatan: Masing masing terminal jika dipasang terbalik akan menghasilkan putaran yang terbalik juga

Spesifikasi

3. Dasar Teori

Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.

Cara menghitung nilai resistansi resistor dengan gelang warna :

1. Masukan angka langsung dari kode warna gelang pertama.

2. Masukan angka langsung dari kode warna gelang kedua.

3. Masukan angka langsung dari kode warna gelang ketiga.

4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

sensor MQ-5

Sensor gas MQ-5 adalah sensor universal gas yang mampu mendeteksi berbagai jenis gas seperti hidrogen (H₂), karbonmonoksida (CO), metana (CH₄), etanol (CH₃CH₂OH), propana (C₃H₈), butana (C₄H₁₀), dan gas hidrokarbon lainnya.
Sensor gas MQ5 yang digunakan, merupakan sensor dengan lapisan semikonduktor logam oksida yang terbentuk di atas sebuah substrat alumina pada sebuah sensing chip bersama dengan sebuah pemanas yang terintegrasi.

Flame Sensor

Flame detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.

Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.
Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

Transistor

Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor 2SC1162 bertipe NPN. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff (saklar tertutup).

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Grafik Transistor

Op Amp

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

Karakteristik IC OpAmp

· 1. Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

· 2. Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

· 3. Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

· 4. Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

5. Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

· 6. Karakteristik tidak berubah dengan suhu

Inverting Amplifier

NonInverting

Komparator

Adder

Rangkaian Dasar OpAmp

Bentuk Gelombang

Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Terdapat besi atau yang disebut dengan nama iron core dililit oleh sebuah kumparan yang berfungsi sebagai pengendali. Sehingga ketika kumparan coil diberikan arus listrik maka akan menghasilkan gaya elektromagnet. Gaya tersebut selanjutnya akan menarik armature untuk pindah posisi dari normally close ke normally open. Dengan demikian saklar menjadi pada posisi baru normally open yang dapat menghantarkan arus listrik. Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normally close.

Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Maksimum beban AC 10A @ 250/125V
4. Maksimum baban DC 10A @ 30/28V
5. Switching maksimum 300 operasi/menit

Buzzer

Buzzer listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.

Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi kisaran 1-5 KHz hingga 100 KHz untuk aplikasi ultrasound. Tegangan operasional buzzer yang umumnya berkisar 3-12 V.

Cara Kerja Buzzer

Tegangan Listrik yang mengalir ke buzzer akan menyebabkan gerakan mekanis, gerakan tersebut akan diubah menjadi suara atau bunyi yang dapat didengar oleh manusia.

Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

Battery

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Prinsip operasi

Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.

4. Prosedur dan Prinsip Kerja

PROSEDUR:

1. Buka Proteus

2. Siapkan bahan bahan, sesuai dengan alat dan bahan diatas

3. Rangkai rangkaian sesuai video atau gambar

4. Ubah spesifikasi komponen sesuai kebutuhan

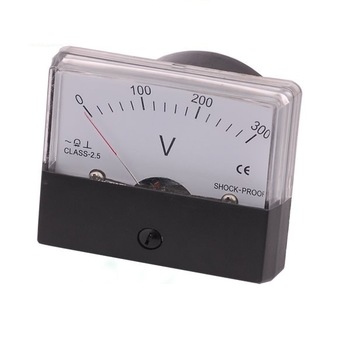

5. Pasangkan voltmeter untuk mengukur tegangan input atau output

6. Jalankan simulasi

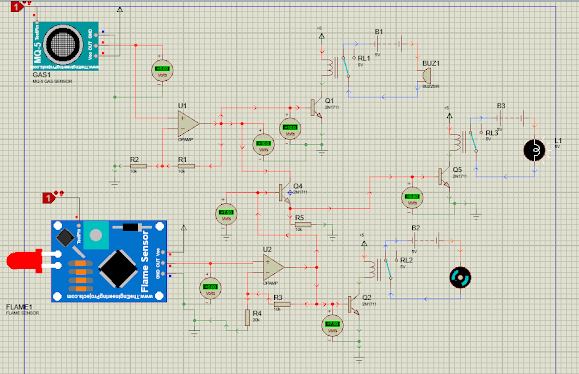

PRINSIP KERJA RANGKAIAN :

Ketika logicstate pada sensor mq-5 berlogika 1, berarti sensor mq-5 mendeteksi adanya gas.Sensor MQ-5 mengeluarkan tegangan sebesar 5V terus menuju ke rangkaian non inverting amplifier dengan penguatan 2 kali, yaitu dengan rumus:

Vout = (10k/10k +1)5 = 10V

Setela itu menuju ke transistor, karena pada kakik base tegangannya 10V maka transistor akan aktif, sehingga arus mengalir dari tegangan suplay 5V ke colector terus menuju ke emitor dan menuju ke ground. Karena adanya arus mengalir di colector maka relay akan aktif, switch relay akan bergerak kekiri.Sehingga buzzer akan mendapatkan suplay tegangan dari baterai dan buzzer akan aktif.

Ketika adanya api, flame sensor akan berlogika 1 karena sensor mendeteksi adanya api. Flame sensor mengeluarkan output tegangan sebesar 5V, setelah itu menuju rangakian non inverting amplifier dengan penguatan 1,5 kali. dengan rumus:
Vout = (10k/20k +1)5 = 7,5V

setelah itu menuju transistor. Dikarenakan pada kaki base transistor teganganya 10V maka trasnsitor akan aktif. sehingga arus mengalir dari tegangan suplay 5V ke colector terus menuju ke emitor dan menuju ke ground. Karena adanya arus mengalir di colector maka relay akan aktif, switch relay akan bergerak kekiri.Sehingga motor akan mendapatkan suplay tegangan dari baterai dan motor akan bergerak kekanan. Bergeraknya motor menandakan keluarnya air untuk memadamkan api.

Ketika 2 buah sensor aktif maka akan ada tegangan 7,5 V di kaki basis transistor 4 dari rangkaian flame sensor, sehingga transistor akan aktif, dan tegangan sebesar 10V dari rangkaian sensor MQ-5 akan mengaliri arus di colector menuju emitor yang dirangkai paralel yang salah satunya menuju ke resistor dan ke ground. Dan arus juga mengalir ke transistor 5, karena tegangan di kaki basis bernilai 6,6V maka transistor akan aktif, sehingga arus mengalir dari tegangan suplay 5V di colector menuju emitor terus ke ground. Karena adanya arus yang mengalir di colector membuat relay aktif, dan switch relay berherak ke kiri, sehingga baterai akan menyuplai tegangan ke lampu sehingga lampu aktif. Lampu menandakan supaya menjauh dari kawasan kebakaran.
