Pilihan Ganda

1. Sensor Thermal

1. Apa fungsi resistor R2 dan R8 pada gambar di atas?
    a. untuk menghambat tegangan
    b. untuk mengurangi arus yang masuk ke transistor
    c. untuk menambaharus yang masuk ke transistor
    d. untuk mengaktifkan transistor
    e. untuk mengaktifkan relay

     Jawaban: B

2. Apa yang terjadi jika sensor MQ2 tidak aktif (berlogika 0)?
    a. switch relay bergerak ke kanan
    b. buzzer aktif
    c. transistor aktif
    d. A dan B benar
    e. A dan C benar

    Jawaban: D

2. Sensor Mekanis

1. Apa yang terjadi jika tegangan pada relay RL1 kurang dari 5V?

    a. switch relay bergerak atau tetap di kanan
    b.Motor hidup
    c.LED D1 aktif / menyala
    d.A dan B benar
    e.A dan C benar

    Jawaban : A



2.Kesalahan pada rangkaian di atas adalah...

    a. Menggunakan LED

    b. suplai daya pada motor rendah

    c. tegangan output sensor tidak ada

    d. Tidak ada voltmeter pada kaki base transistor Q2

    e. Vcc pada sensor tidak ada

    Jawaban : D

3. Sensor Optik

 1. Kesalahan pada rangkaian di atas adalah..
    a. Vcc pada sensor tidak ada
    b. tidak menggunakan voltmeter
    c. Tidak ada resistor yang di pasang seri antara Op-Amp dan Transistor untuk mengurangi arus
    d. Transistor tidak aktif
    e. Tegangan baterai kecil

    Jawaban : C

2. Pada Gambar di atas Op-Amp U1 digunakan sebagai..

    a. komparator
    b. Buffer
    c. non-inverting amplifier
    d. inverting amplifier
    e. detektor


    Jawaban :  B

4. Sensor Fisika



1.  Pada Gambar di atas Op-Amp U1 dan U2 digunakan sebagai..

    a. komparator
    b. Buffer
    c. non-inverting amplifier
    d. inverting amplifier
    e. detektor



    Jawaban : B



2. Kekurangan rangkaian di atas adalah

    a. Arus dari OPAMP U1 besar ke Transistor Q1 besar karena tidak ada resistor

    b. transistor tidak aktif

    c. Suplai Relay RL1 terhubung dengan output OPAMP U2

    d. A dan C benar

    e. A dan B benar



Jawaban :  D

5. Sensor Kimia



1. Besar penguatan pada OPAMP U1 adalah

    a. 3 kali

    b. 2 kali

    c. 4 kali

    d. 8 kali

    e. 10 kali

Jawaban : B

2. Apa yang terjadi jika Flame sensor tidak aktif (berlogika 0) ?

    a. switch relay RL2 bergerak ke kanan

    b. motor di suplai baterai B2 akibatnya motor bergerak

    c. transistor Q2 tidak aktif

    d. A dan C benar

    e. A, B, dan C benar

Jawaban : D

6. Tugas Kelompok

1. Besar penguatan pada OPAMP U2 adalah

    a. 1,5 kali

    b. 2,5 kali

    c. 4,5 kali

    d. 8 kali

    e. 10 kali

Jawaban :A



2. Pada rangkaian di atas, Sensor yang digunakan adalah..

    a. sensor LDR

    b. Sensor gas MQ-5 dan Flame sensor

    c. Flame sensor dan LDR

    d. sensor MQ-5 dan Infrared

    e. sensor LDR dan Infrared

Jawaban : B



7. Pilihan Ganda Latihan

Sensor optik

1.

kesalahan pada rangkaian ini adalah

a. tidak ada resistor sebelum transistor

b. sensor yang digunakan adalah sensor hujan

c. tegnagan supplay diperbesar

d. Nilai tahanan pada masing-masing resistor

e. tidak ada yang benar

jawaban : a



2.

setelah rangkaian diperbaiki, apa fungsi sensor hujan pada rangkaian?

a. mendeteksi cahaya

b. mendeteksi adanya hujan

c. mendeteksi adanya objek

d. memperkuat tegangan

e. tidak ada yang benar

jawaban : b

SENSOR FISIKA

1.


apa kesalahan pada rangkaian tersebut ??

a. tidak menggunakan voltmeter

b. nilai resistor

c. tidak memisahkan rangkaian buzzer dengan rangkaian kontrol

d. pengunaan sensor

e. tidak ada yang benar

jawaban : c

2. Dari gambar diatas apa fungsi sensor buffer ??

a. untuk memberikan penguatan 1 kali

b. memberikan penguatan 4 kali

c. memberikan penguatan 10 kali

d. senagai pembanding tegangan

e. semua benar

jawaban : a



8. SOAL PILIHAN GANDA KUIS

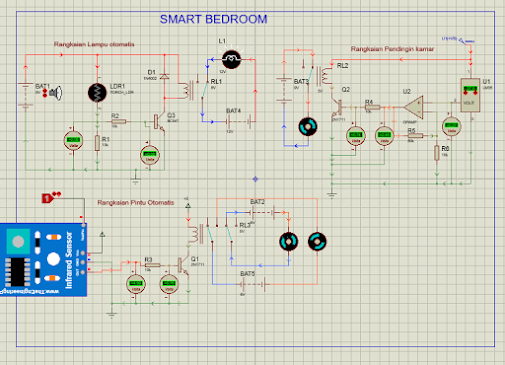

1. Smart Bedroom (kelompok)

1.

 apa fungsi dari sensor IR ?

a. untuk mendeteksi hujan

b. mendeteksi suhu

c. mendeteksi cahaya

d. mendeteksi objek

e. tidak ada yang benar

jawaban : d



2. Sensor apa saja yang digunakan pada rangkaian diatas ?

a. Flame sensor dan Sensor MQ-2

b. Magnetic reed switch dan Flame sensor

c. Sensor MQ-2 dan PIR

d. Sensor MQ-7 dan flame sensor

e. LDR, IR, dan LM35

jawaban : e



2.  Jebakan Tikus Otomatis



            1). berikut merupakan saran perbaikan pada rangkaian di atas adalah...

                a.  Tambahkan resistor pada kaki basis transistor

                b. Tambahkan voltmeter pada input dan output opamp serta pada output sensor

                c. Tambahkan batrai pada motor 2 dengan arah berlawanan dengan batrai

                d. serikan LED dengan resistor

                e. Semua benar

                Jawaban :  e. Semua benar

            2).  tujuan dari pemasangan voltmeter pada setiap input op amp adalah...

                a. mengukur tegangan masuk melewati op amp

                b. mengukur tegangan pada vbe

                c. mengukur tegngan pada keluaran op amp

                d. mengukur tegangan pada output sensor

                e. semua benar

                Jawaban: c. mengukur tegngan pada keluaran op amp

3.  Incubator Telur



       1). berikut merupakan saran perbaikan pada rangkaian di atas adalah...

            a.  Tambahkan resistor antara output opamp dengan transistor

            b. Hubungkan dioda (D1) dan resistor (R7) secara seri dan diparalelkan dengan suply B1

            c. ubah nilai R1 menjadi 10k ohm

            d. serikan LED dengan resistor

            e. Semua benar

          Jawaban :  e. Semua benar

  4          a.  memonitor suhu dan kelembaban pada ruangan inkubator

            b. mendeteksi telur yang menetas dari induk ayam

            c. memonitor suhu kandang ayam

            d. memonitor kelembaban kandang ayam

            e. memonitor suhu dan kelembaban ayam

         Jawaban : a.  memonitor suhu dan kelembaban pada ruangan inkubator

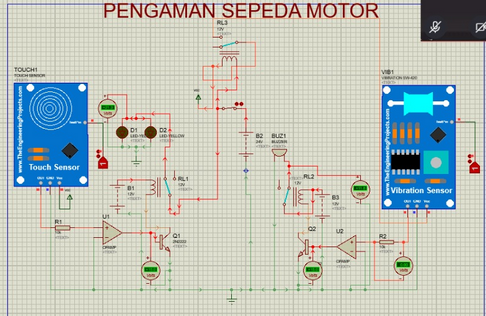

4. Pengaman sepeda motor

            1). saran perbaikan pada rangkaian di atas adalah...

                a. tambahkan resistor antara output opamp dengan transistor

                b. LED dipasang seri dengan resistor

                c. tambahkan voltmeter pada input dan output sensor

                d. naikkan nilai tahanan menjadi >10k ohm

                e. a,b,c benar

               Jawaban : e. a,b,c benar

          2). jenis opamp yang digunakan pada rangkaian di atas adalah...

               a. Opamp komparator

               b. Opamp non inverting

              c. Opamp inverting

              d. Opamp detector

               e. semua salah

Jawaban :             b. Opamp non inverting

5. Kontrol Pemadam kebakaran

            1). yang perlu ditambahkan  pada rangkaian di atas adalah...

                a. voltmeter pada input output opamp

                b. relay

                c. indikator LED

                d. nilai resistansi pada setiap resistor

                e. buzzer

            Jawaban  : a. voltmeter pada input output opamp

            2). rangkaian di atas terdiri dari  beberapa sensor dengan fungsi...

                 a. MQ2 untuk mendeteksi gas

                 b. MQ2 untuk mendeteksi gas dan menghidupkan motor

                 c. flame sensor untuk mendeteksi api

                d. flame sensor untuk mendeteksi  api dan menghidupkan motor

                e. Rain sensor untuk mendeteksi suhu

            Jawaban :  d. flame sensor untuk mendeteksi  api dan menghidupkan motor
