Teknik Elektro

KUIS

DAFTAR ISI

1. Smart Bedroom

2. Kursi Roda Otomatis

3. Jebakan Tikus Otomatis

4. incubator Telur

5. Pengaman Sepeda Motor

6. Kontrol Pemadam Kebakaran

7. Download

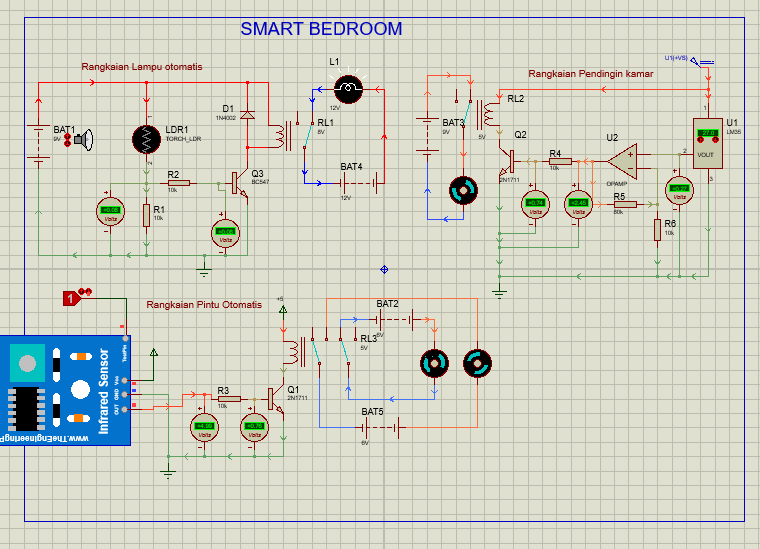

1. Tugas Besar kelompok (smart Bedroom)

Saran :

1. Pada rangkaian Pendingin ruangan ditambahkan komparator

2. Tambahkan Rangkaian Gorden Otomatis

Perbaikan :

2. Tugas Besar Pribadi (Kursi Roda Otomatis Dengan Kontrol Jari)

Saran:

1. Buat satu motor untuk maju dan mundur dan satu motor untuk kekiri dan kekanan

Perbaikan :

3. Jebakan Tikus Otomatis

Saran:

1). Tambahkan resistor pada kaki basis transistor

2). Tambahkan voltmeter pada input dan output OpAmp serta pada output sensor

3). Tambahkan baterai pada motor2 dengan arah berlawanan dengan baterai pada motor 1 dan hubungkan ke kaki relay sebelah kanan

4). LED diserikan dengan resistor

4. Incubator Telur

Saran :

1). Tambahkan resistor antara output op amp dengan transistor

2). Hubungkan dioda (D1) dan resistor (R7) secara seri dan diparalelkan dengan supply (B1)

3). Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm

4). Tambahkan voltmeter pada setiap output OpAmp

5. Pengaman Sepeda Motor

Saran:

1). Tambahkan resistor antara output OpAmp dengan transistor

2). LED dipasang seri dengan resistor

3). Tambahkan voltmeter pada input dan output sensor

6. Kontrol Pemadam Kebakaran

Saran:

1). Tambahkan voltmeter pada setiap input dan output OpAmp

7. DOWNLOAD
