1.
Jurnal
a. Sinyal Generator
b. Resistor
c. Batterai
d. Dioda
e. Oscilloscope
f. Ground
Clipper pemotong atas terdiri dari dioda yang menghadap ke bawah, 2 buah resistor, 1 batterai dan input berupa tegangan AC. Pada kondisi siklus positif arus akan melewati resistor, dan terdapat percabangan misalkan A. Arus akan melewati diode karena diode pada kondisi forward bias. Tegangan pada diode yang hilang akan menjadi minimal 0,7 V, RL parallel dengan diode, maka tegangan pada RL adalah sama dengan tegangan diode 0,7V ditambahkan dengan tegangan batterai 3V yaitu sekitar 3,7V. Artinya tegangan output pada siklus positif tidak sama dengan tegangan inputnya (terpotong). Pada siklus negative ada percabangan misalkan B. Arus akan mengalir ke resistor karena diode pada kondisi reverse bias. Sehingga outputnya atau tegangan pada RL akan sama dengan tegangan inputnya.

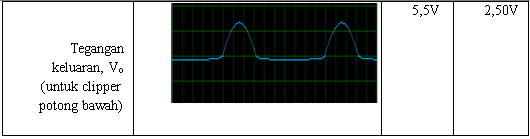

Clipper pemotong bawah posisi diode dibalik. Pada siklus positif arus akan melewati resistor dan terdapat percabangan A, arus akan melewati resistor karena diode pada kondisi reverse bias. Sehingga pada output siklus positif adalah sama dengan tegangan input. Pada kondisi siklus negative pada percabangan B maka arus akan melewati diode karena diode pada kondisi forward bias sehingga tegangan pada diode adalah sekitar 0,7V. RL parallel dengan Dioda dan batterai, dan kutub positif batterai terhubung dengan dioda, maka akan ada tegangan yang hilang yaitu sebesar 0,7V. Maka pada RL tegangannya adalah tegangan batterai 3V dikurangi 1,7V yaitu sebesar 2,3V. Pada sikulus negatif gelombangnya tidak mencapai angka negatif.
Percobaan 2
6.
Analisa
1. Jelaskan prinsip kerja rangkaian clipper atas dan clipper bawah!
2. Jelaskan bagaimana pengaruh battery terhadap rangkaian clipper!
3. Jelaskan pengarus nilai R terhadap keluaran dari rangkaian clipper
Jawab :
1.
Clipper pemotong atas terdiri dari dioda yang menghadap ke bawah, 2 buah resistor, 1 batterai dan input berupa tegangan AC. Pada kondisi siklus positif arus akan melewati resistor, dan terdapat percabangan misalkan A. Arus akan melewati diode karena diode pada kondisi forward bias. Tegangan pada diode akan menjadi minimal 0,7 V, karena RL parallel engan diode, maka tegangan pada RL adalah sama dengan diode. Maka tegangan pada output juga sama dengan tegangan RL yaitu 0,7V. Artinya tegangan output pada siklus positif tidak sama dengan tegangan inputnya (terpotong). Pada siklus negative ada percabangan misalkan B. Arus akan mengalir ke resistor karena diode pada kondisi reverse bias. Sehingga outputnya akan sama dengan tegangan inputnya.

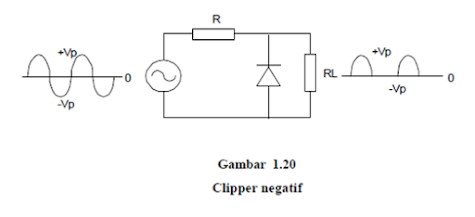

Clipper pemotong bawah posisi diode dibalik. Pada siklus positif arus akan melewati resistor dan terdapat percabangan A, arus akan melewati resistor karena diode pada kondisi reverse bias. Sehingga pada output siklus positif adalah sama dengan tegnagan input. Pada kondisi siklus negative pada percabangan B maka arus akan melwati diode karena diode pada kondisi forward bias sehingga tegangan pada diode adalah sekitar 0,7V maka tegangan pada RL juga 0,7V karena diode dengan RL adalah parallel. Tegangan output akan sama dengan tegangan RL yaitu 0,7V. Artinya tegangan pada siklus negative adalah terpotong.
2. Pengaruh batterai pada rangkaian clipper adalah untuk menambah besarnya tegangan atau menambah panjang amplitudonya baik itu positif maupun negative.
3. Pengaruh R pada rangkaian clipper adalah Resistor berfungsi untuk menahan arus agar diode tidak mengalami kelebihan tegangan.
